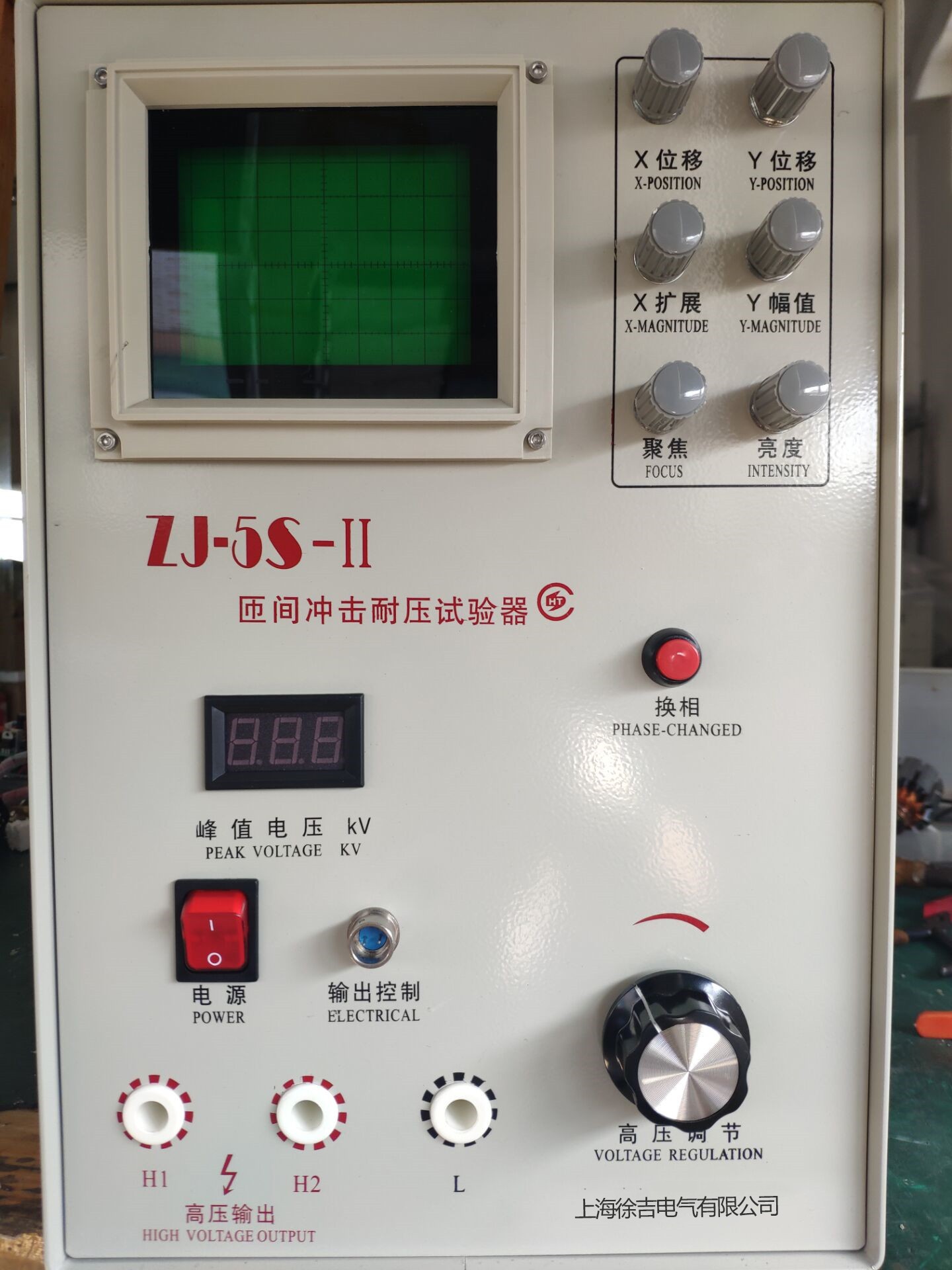

ZJ-5S-II匝間沖擊耐壓試驗器

發布時間： 2025-08-19　　點擊次數： 13次

一、概述

ZJ-5S-II匝間沖擊耐壓試驗器適用于電機、變壓器、電器線圈等這些由漆包線繞制的產品。

因漆包線的絕緣涂敷層本身存在著質量問題，以及在繞線、嵌線、刮線、接頭端部整形

、絕緣浸漆、裝配等工序工藝中不慎而引起絕緣層的損傷等，都會造成線圈層間或匝間絕緣層的絕緣強度的下降。從而影響了電器設備的質量和可靠性。

為了提高產品的質量和使用壽命，保證部件的漆包線繞組層間或匝間絕緣良好，因而對產品進行這項試驗就勢在必行。

根據我國GB14711-93《中小型旋轉電機安全通用要求》標準、GB755-87《旋轉電機基本技術要求》標準及部標JB/T-9615.1-2000《交流低壓電機散嵌繞組匝間絕緣試驗方法》等標準，必須對電機成品半成品進行浸漆前后匝間耐壓絕緣試驗。

ZJ-5S-II匝間沖擊耐壓試驗器是采用脈沖波形比較法，以高壓脈沖對電機及電器的線圈繞組進行等效過電壓模擬試驗。通過對儀器顯示波形的觀察、對比與分析，能迅速正確地測定繞組匝間絕緣的好壞。對匝間短路、線圈電暈放電、局部短路、接線錯誤、線圈平衡等各類匝間絕緣故障均有良好的鑒別性能。

本儀器是貫徹GB755－87、GB14711－93標準的-種新型儀器，是提高我國電機絕緣測試水平和可靠性的手段。

二、測試基本原理

當線圈發生直接固體短路故障時，會形成短路匝，將明顯改變線圈的電感、電容和電阻，對尚有-定絕緣程度的匝間絕緣薄弱點，在沒有達到會使薄弱點擊穿而暴露之前，其繞組電感、電阻和電容基本上無明顯變化，因而無法觀察故障。只有當試驗電壓超過絕緣薄弱點的耐壓值時，才會造成匝間絕緣擊穿，產生火花放電，并伴有放電聲和臭氧，同時明顯改變電感L、電容C和電阻R，因而會改變沖擊試驗電壓波在繞組中的衰減振蕩頻率和衰減速率。

ZJ－5S匝間耐壓試驗儀就是以上述原理為依據，采用“脈沖波形比較法"來檢驗阻抗對稱，平衡情況的。即將具有-定波前時間和規定峰值的脈沖電壓交替施加于被試品和參照品后，利用脈沖電壓在兩者中引起的衰減波形的差異來區別電機繞組匝間絕緣故障，其差異程度反映了線圈繞組匝間故障嚴重程度，由于施加的高壓脈沖波前時間短，能量小，故被認為是無損試驗。

三、主要技術參數

峰值電壓：500～5000V連續可調

峰值測試誤差：± 5%（1kV-5kV）

波形上升時間：0.2μS（容差﹢0.3μS；-0.1μS）或1.2μS（容差±30%）

工作電源：220V±10% 50HZ

功耗：≤ 60 W

外形尺寸：48×26×39CM

重量：24Kg

四、使用方法

將儀器接上電源，按下電源開關，在顯示屏上將會看到-條水平亮線（掃描線）。這時，調節聚焦旋鈕和亮度旋鈕，同時把高壓調節旋鈕逆時針旋到底，無需等待即可進行沖擊試驗。

五、使用注意事項

由于本裝置為高壓試驗儀器，因而在儀器通電時應確保儀器外殼良好接地。

儀器通電后，操作過程應仔細小心。

應保證儀器周圍環境清潔干燥，切勿將儀器放在高溫潮濕、塵埃過多及腐蝕性地方。

當要檢查儀器內部情況時，應關斷電源，確保無電情況下，才能打開蓋板。同時注意內部高壓電容上殘余電壓泄放。

裝置內部采用氫閘流管(玻璃結構)，因此搬運、使用過程中應避免強烈振動。

當高壓引出線損壞時，應及時替換，替換引出線應確保承受足夠的電壓。

在每次調換試品或轉換接線前，松開腳踏開關。

當進行高壓試驗時屏幕上出現電暈放電、對地短路等不正常波形及現象時，不要長期保持高壓，適當控制腳踏開關接通時間。

當進行試驗時，聽到機內有不正常放電聲音時，應停止試驗，關斷電源仔細檢查故障，排除后才能繼續進行試驗。
